Aus über 5.000 geschmiedeten Klingen wissen wir, was schiefgehen kann. Hier die häufigsten Fehler — und wie du es besser machst.
Die häufigsten Fehler beim Messerschmieden betreffen Temperaturkontrolle, Materialwahl und Schleiftechnik. Zu heiß geschmiedet, falsch gehärtet oder ohne Kühlung geschliffen — jeder dieser Fehler kann eine Klinge ruinieren. Wer die zehn typischen Stolperfallen kennt, spart Material, Zeit und Frustration.
Messerschmieden ist kein Hexenwerk — aber auch kein Glücksspiel. Nach über zehn Jahren an der Esse und mehr als 5.000 geschmiedeten Klingen sehen wir immer wieder dieselben Fehler. Manche kosten nur Zeit. Andere zerstören das Material unwiderruflich.
Dieser Artikel zeigt dir die zehn häufigsten Stolperfallen — sortiert nach Schweregrad. Egal ob du dein erstes Messer planst oder schon Erfahrung hast: Mindestens einen dieser Fehler hast du wahrscheinlich schon gemacht. Oder stehst kurz davor.
Der häufigste und teuerste Fehler: Der Stahl wird zu heiß. Viele Anfänger glauben, höhere Temperatur bedeute bessere Verschweißung. Das Gegenteil ist der Fall.
Überschreitet die Temperatur die Obergrenze, verbrennt der Kohlenstoff im Stahl. Das Material wird poroes, brüchig und ist nicht mehr zu retten. Bei Damaststahl — wo die Schweißtemperatur je nach Kohlenstoffgehalt variiert — ist Präzision entscheidend.
Woran du es erkennst: Weiße Funken springen aus dem Stahl. Die Oberfläche sieht «körnig» aus. Beim Ausschmieden blättert Material ab.
So machst du es richtig: Temperatur an der Farbe lesen lernen. Kirschrot = zu kalt zum Verschweißen. Helles Gelb = gefährlich nah an der Grenze. Zitronengelb mit leichter Weißglüt = Schweißtemperatur für Werkzeugstahl. Im Kurs übst du genau diesen Blick.
Nach dem Schmieden muss der Stahl normalgegüht, gehärtet und angelassen werden. Wer einen dieser Schritte auslässt, bekommt ein Messer, das aussieht wie ein Messer — aber keines ist.
Im Bruchtest zeigt sich der Unterschied dramatisch: Wärmebehandelter Stahl hat ein gleichmäßiges, feinkörniges Gefüge. Ohne Behandlung sieht der Bruch «geborstet» aus — große, unregelmäßige Kristalle, die bei Belastung versagen.
Die richtige Abfolge: 1. Normalglühen (3× auf ca. 750°C, langsam abkühlen) → 2. Härten in Öl → 3. Anlassen bei 100–200°C. Jeder Schritt hat seinen Grund, keiner ist optional.
So machst du es richtig: Die Wärmebehandlung braucht Geduld — besonders das langsame Abkühlen beim Normalglühen. In unseren Kursen ist das ein eigener Arbeitsschritt mit Erklärung. Ein Grund, warum unsere Teilnehmer am Ende ein Messer mit HRC 60/61 in der Hand halten.
Dieser Fehler macht die gesamte Wärmebehandlung zunichte. Beim ungekühlten Schleifen können an der Klingenoberfläche Temperaturen von bis zu 2.000°C entstehen. Das ist kein Tippfehler — zweitausend Grad.
Roman Landes, einer der führenden Stahlforscher, hat das in Untersuchungen nachgewiesen. Die Folge: Der Stahl wird lokal weichgeglüht. Die mühsam aufgebaute Härte ist weg — punktuell, unsichtbar, aber spürbar beim ersten Schnitt.
Unsere Regel: Kein Funkenflug. Keine Filzscheibe. Kühlen, kühlen, kühlen.

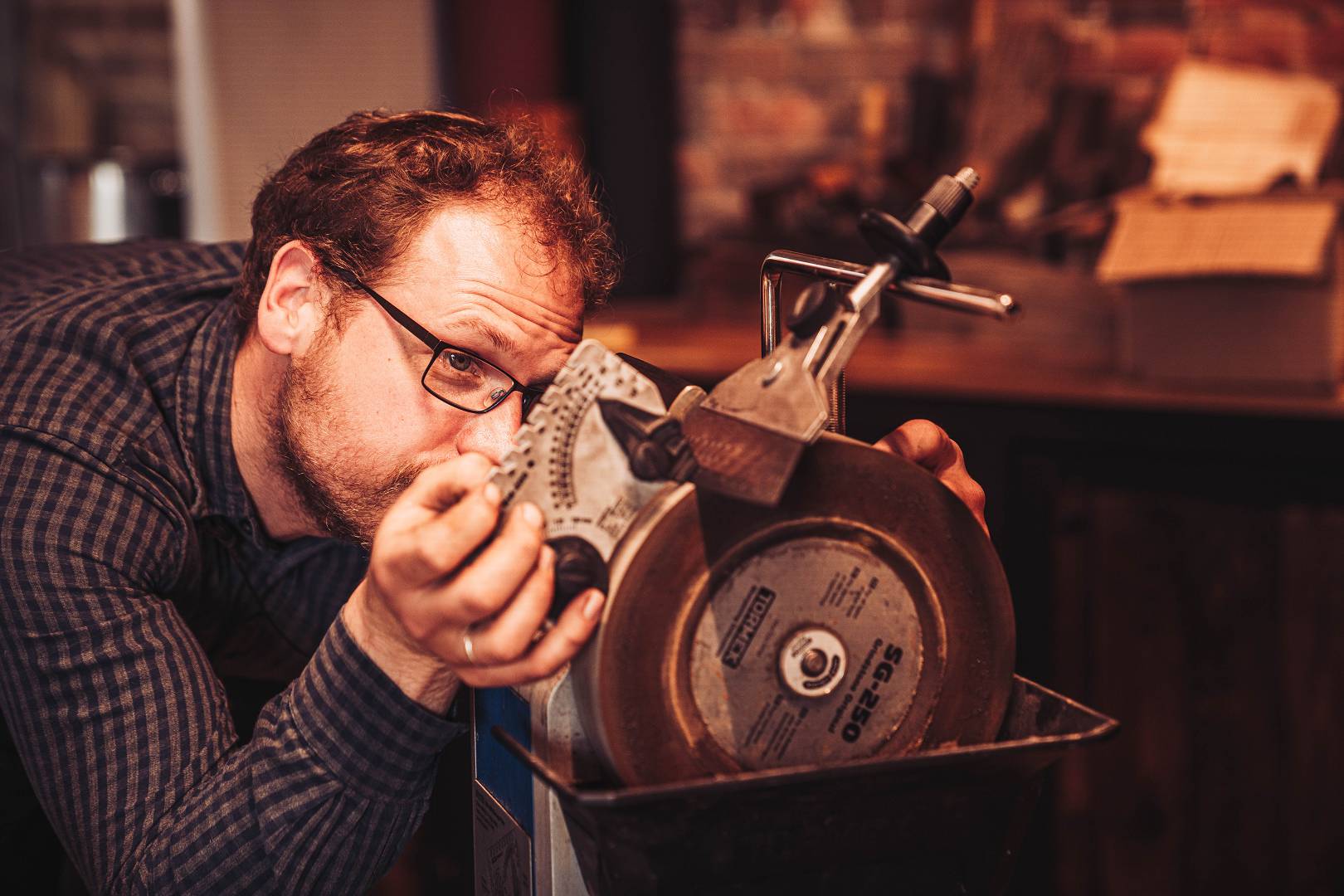

So machst du es richtig: Nur nassgekühlte Schleifbänder oder Nassschleifsteine verwenden. Selbst regelmäßiges Eintauchen in Wasser reicht bei trockenem Band nicht aus. Im Kurs arbeiten wir mit einem wasserführenden System — dadurch bleibt die Härte erhalten.
Es gibt Gegenden auf der Welt, in denen werden Damastmesser aus Baustahl und Dosenblech geschmiedet. Das klingt wie ein Witz — ist aber Realität. Diese Messer sehen aus wie Damast, schneiden aber wie ein Lineal.
Der Schmiedeprozess kann schlechtes Material nicht in Qualität verwandeln. Wer mit minderwertigem Stahl startet, bekommt ein minderwertiges Messer — egal wie geschickt er schmiedet.
Was wir verwenden: 1.2842 (90MnCrV8) und 1.5634 (100V1) — zwei Werkzeugstähle, die im Verbund HRC 60/61 erreichen, in ihrem Anlassverhalten optimal harmonieren und ein kontrastreiches Damastmuster erzeugen.
So machst du es richtig: Stahl beim Stahlhandel kaufen, nicht beim Schrottplatz. Werkstücknummern prüfen. Im Kurs stellen wir das Material — immer Werkzeugstahl, nie Kompromisse.
Das Anlassen ist der Moment, in dem die Maximalhärte auf die optimale Arbeitshärte reguliert wird. Zu niedrig angelassen: Das Messer ist spiegelhart, aber spröde — es bricht. Zu hoch angelassen: Es ist zäh, aber stumpft sofort ab.
Der richtige Bereich liegt für Kohlenstoffstahl bei 100–200°C. Klingt simpel, ist aber eine der häufigsten Fehlerquellen — denn das Ergebnis sieht man dem Messer nicht an. Erst beim Gebrauch zeigt sich, ob die Temperatur gestimmt hat.
So machst du es richtig: Ofenthermometer verwenden, nicht schätzen. Die Anlassfarbe (Strohgelb, Goldgelb, Blau) gibt einen Hinweis, aber ein kalibrierter Ofen ist zuverlässiger. Im Kurs lernst du beides.

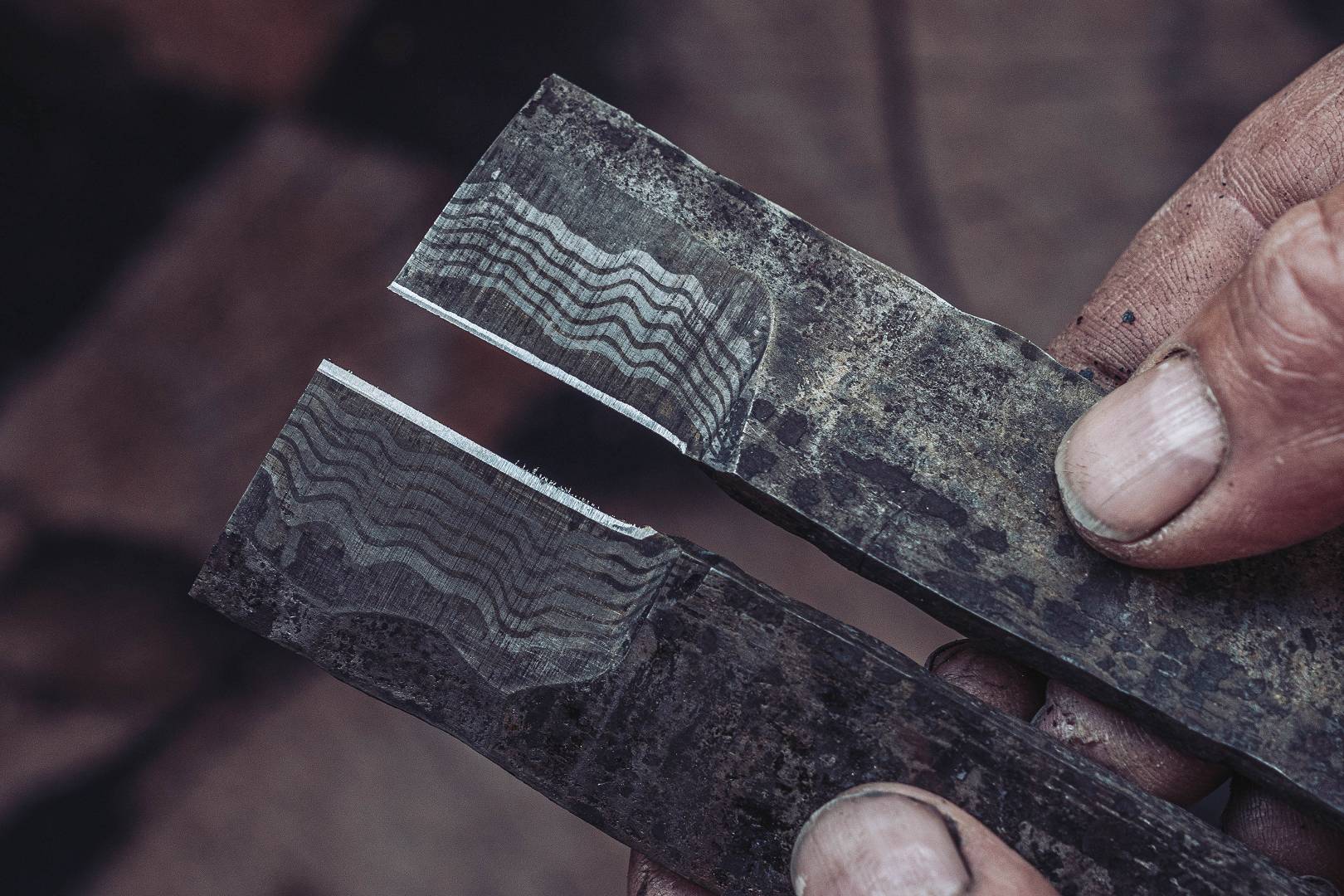

Beim Erhitzen bildet sich Zunder (Eisenoxid) auf der Stahloberfläche. Wer das Paket verschweißt, ohne die Oxide vorher durch kräftige Hammerschläge herauszutreiben, schließt sie ein. Das Ergebnis: Lagen, die nicht haften. Lücken im Damastmuster. Im schlimmsten Fall lösen sich die Schichten beim Biegen.
Viele Schmiede kompensieren dieses Problem mit Borax als Flussmittel. Es bindet die Oxide, verschmutzt aber die Esse und belastet die Gesundheit.
So machst du es richtig: Wir arbeiten komplett boraxfrei. Die Lösung: präzise Temperaturkontrolle, zügiges Arbeiten und die richtige Hammertechnik. Der erste Schlag treibt die Oxide raus, der zweite verschweißt die Lagen. Das erfordert Übung — aber das Ergebnis ist sauberer Damast ohne Chemie.
Die Klinge sieht gut aus — aber sie schneidet nur in der Mitte. Warum? Weil beim Schleifen an einer Stelle mehr Material abgetragen wurde als an anderen. Das Ergebnis: Die Klinge bekommt eine «Taille» oder einen Bauch.
Das gilt nicht nur für den Klingenschliff, sondern auch für den Flachschliff. Wer die Klinge schief am Band hält, bekommt eine asymmetrische Schneide — das Messer zieht beim Schnitt zur Seite.
So machst du es richtig: Gleichmäßigen Druck über die gesamte Klingenlänge halten. Regelmäßig drehen und die Symmetrie kontrollieren. Immer nur so wenig wie nötig abschleifen — sobald sich ein gleichmäßiger Grat bildet, ist es genug.
Klingt logisch: Rostfreier Stahl = pflegeleichtes Messer. Stimmt auch. Aber: Chrom bildet große Karbide im Gefüge, die sich durch keine Wärmebehandlung der Welt verfeinern lassen. Die Folge: Das Messer lässt sich nie so scharf schleifen wie ein Kohlenstoffstahl-Messer.
Es ist ein Kompromiss — und viele Anfänger treffen ihn, ohne ihn zu verstehen. Ein gutes Kohlenstoffstahl-Messer, das nach dem Gebrauch abgetrocknet wird, braucht keine Rostschutz-Chemie.
So machst du es richtig: Kohlenstoffstahl (wie unsere 1.2842/1.5634-Kombination) für maximale Schneidleistung. Pflege ist simpel: abtrocknen, gelegentlich ölen. Mehr braucht es nicht. Zur Pflege-Anleitung
14 Lagen, einmal gefaltet = 28 Lagen? Falsch. Jeder Faltvorgang vervierfacht die Lagenzahl: 14 → 56 → 224 → 896 Lagen. Wer das nicht versteht, faltet zu oft und bekommt ein Muster, das kaum noch sichtbar ist — oder zu selten und hat ein grobes, instabiles Gefüge.
Die optimale Lagenzahl hängt vom gewünschten Muster ab. Für wilden Damast reichen 112–224 Lagen. Für Rosendamast oder Torsionsdamast gelten andere Regeln.
So machst du es richtig: Vor dem ersten Faltvorgang die Ziel-Lagenzahl berechnen. Die Formel: Startlagen × 4n (wobei n = Anzahl der Faltvorgänge). Im Kurs planen wir das gemeinsam, bevor der Hammer fällt.
Der Wetzstahl aus dem Supermarkt hat vielleicht HRC 55. Dein handgeschmiedetes Messer hat HRC 60+. Ergebnis: Der Wetzstahl schleift sich ab — das Messer bleibt stumpf. Es ist, als würdest du versuchen, Glas mit Papier zu schleifen.
Das ist einer der häufigsten Fehler nach dem Schmieden — und er macht Teilnehmer ratlos, die zu Hause ihr Messer nachschärfen wollen.

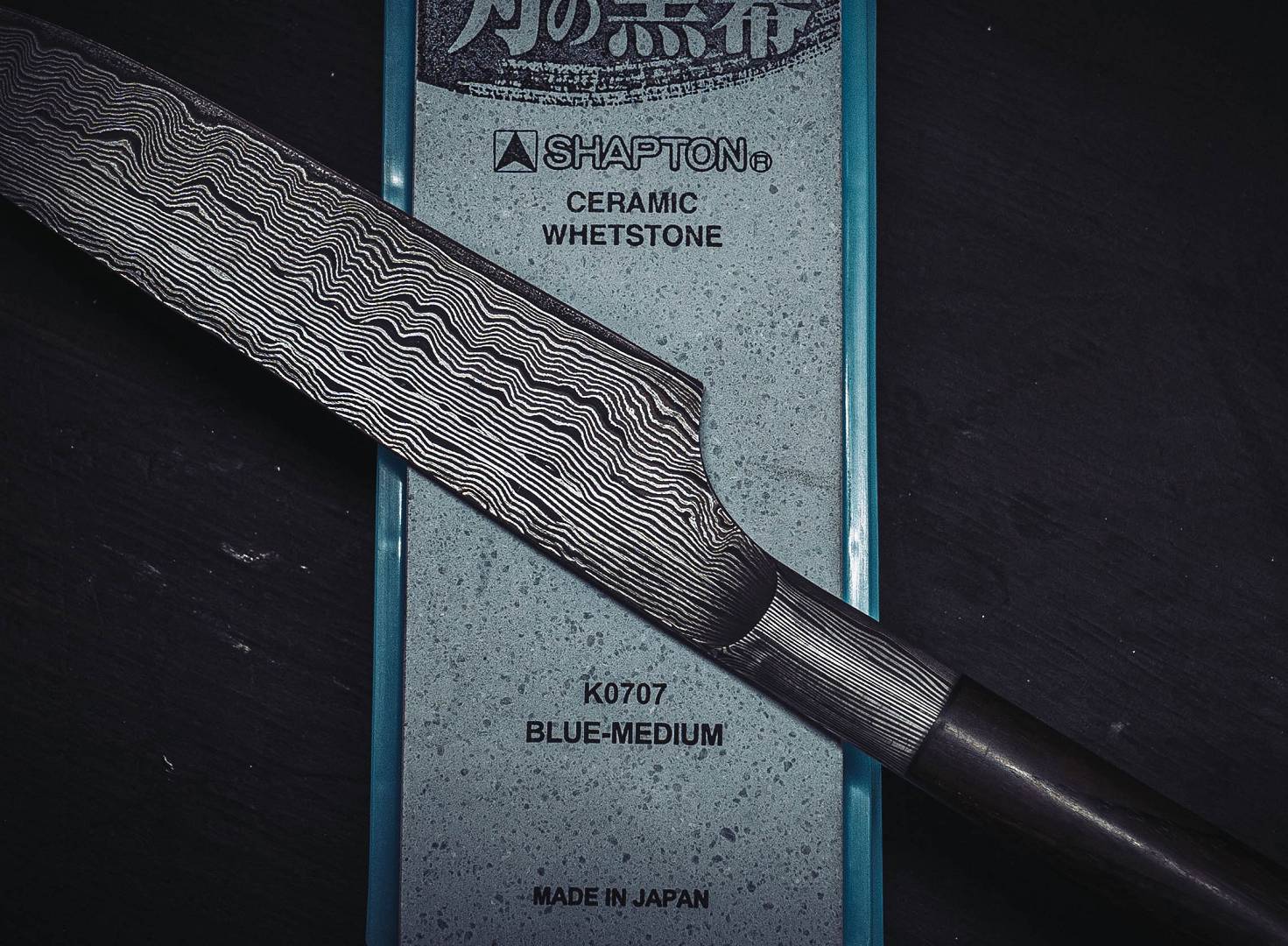

So machst du es richtig: Keramik-Wetzstab (immer härter als Stahl) oder japanische Wasserschärfsteine verwenden. Oder ein Leder-Streichriemen mit Schleifpaste für den Zwischenschliff. Zur Schleifstein-Beratung
Keiner der zehn Fehler oben ist der schlimmste. Der schlimmste Fehler ist, es nie zu versuchen.
Jeder, der heute souverän an der Esse steht, hat jeden einzelnen dieser Fehler mindestens einmal gemacht. Der Unterschied: Er hatte jemanden an seiner Seite, der ihm gezeigt hat, wie es richtig geht. Bevor das Material ruiniert war.
«Ich hätte nicht gedacht, dass ich das kann. Aber mit der Anleitung war es machbar — und jetzt schneide ich damit jeden Tag.» — Kursteilnehmer, 2025
Das ist der Sinn unserer Kurse: Nicht, dir einen fehlerfreien Tag zu garantieren. Sondern dir zu zeigen, wie du aus Fehlern lernst — ohne Material und Motivation zu verlieren.
Praxis-Tipp: Du möchtest die 14 Schritte zum eigenen Damastmesser im Detail kennenlernen? Unser 14-Schritte-Guide zeigt dir den kompletten Prozess — vom Stahlpaket bis zur fertigen Klinge.
Im Schmiedekurs zeigen wir dir nicht nur die Theorie, sondern lassen dich jeden Schritt selbst machen — mit Anleitung, die Fehler verhindert.
Kompaktkurs ansehen Intensivkurs vergleichenDas Einfachste reicht Dir nicht? Verständlich!
Fülle das Formular aus und wir finden einen Termin für Dein Erlebnis!
Du willst einen unserer Kurse anfragen. Wir freuen uns, Dich in der Schmiede begrüßen zu dürfen.
Fülle das Formular aus und wir melden uns bei Dir!
Einlösbar auf jeden Kurs. 3 Jahre gültig.
